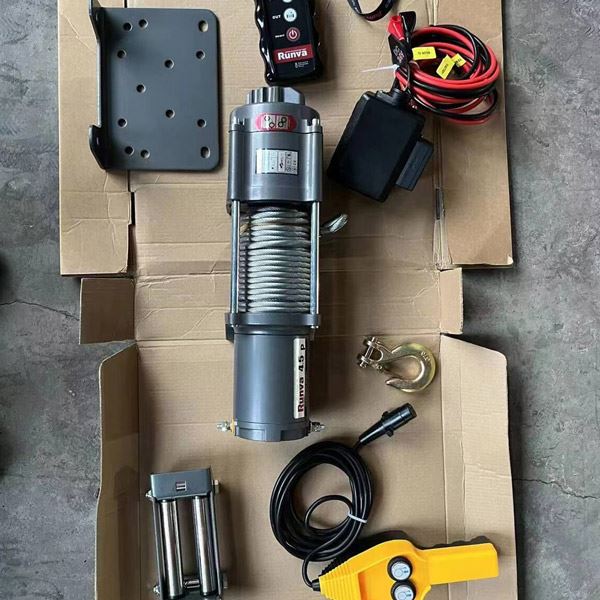

Predstavenie výrobku

Terénne -vozidlo/Námorný elektrický navijak



Námorný elektrický navijak je zdvíhací nástroj, ktorý pomocou pracovnej sily alebo mechanickej sily otáča vertikálne nastavenú cievku a horizontálne navíja pružný prvok (drôtené lano, reťaz atď.), aby sa dokončila operácia ťahu. Existujú dva druhy ručného navijaka a elektrického navijaka. Okrem navijakovej časti sa zásadne nelíši od bežných navijakov a často sa používa pri manipulačných prácach a lodných dokoch.



Navijak pre terénne vozidlá je typ navijaka. Vyrába sa na princípe kolesa a nápravy a otáča sa silou alebo ľudskou silou. Námorné navijaky sa používajú na navíjanie káblov alebo kotviacich reťazí.



Marine-Electric-Winch-2-TON



Varovať



1. Pred spustením navijaka sa uistite, že je spojka úplne zapnutá.



2. Zostaňte bdelí a ďaleko od nákladu.



3. Drôtené lano udržujte čisté a pri ťahaní s ním nemanipulujte.



4. Na bubne by malo zostať aspoň päť závitov drôteného lana.



Námorný elektrický navijakpracovná ukážka:



1. Otočte rukoväť (číslo dielu je P0350025) do polohy „vypnuté“ a spojka sa uvoľní.



2. Uchopte hák v zostave háku z oceľového lana (Č. dielu P0350500) a vytiahnite lano na požadovanú dĺžku, potom hák pripevnite k pevnému predmetu alebo vozidlu.



Poznámka: Na bubne je najmenej 5 závitov oceľového lana. Pred prácou skontrolujte elektromotor popísaný vyššie.



Bezpečnostné upozornenia a opatrenia pre navijaky, prevádzkové upozornenia a opatrenia atď.



3. Otočte riadidlá (číslo dielu P0350025) do polohy „zatvorené“ a spojka sa znova zapne-.



Ak je to potrebné, môžete otočiť bubon tak, aby vydal zvuk „tikanie“, aby ste dokázali, že spojka bola úplne zapnutá, a potom utiahnite zostavu páčky spojky do polohy „zatvorené“.



4. Zasuňte zástrčku spínača diaľkového ovládania (číslo dielu je P0350400) do zásuvky elektrickej ovládacej skrinky.



5. Vykonajte skúšobnú jazdu na jednu až dve sekundy v dvoch stavoch navijaka „vypnuté“ alebo „zapnuté“, aby ste sa uistili, že spojka je úplne na svojom mieste.



6. Postavte sa na bezpečné miesto na strane trakčnej trasy elektrického navijaka, prepnite tlačidlo na spínači diaľkového ovládania, kým sa neobráti, a potom tlačidlo uvoľnite, kým motor neprestane fungovať.



7. Po ukončení používania navijaka odpojte zástrčku spínača ovládania drôtu (číslo dielu je P0350400),



Potom zakryte kryt zásuvky elektrickej ovládacej skrinky.



Marine-Electric-Winch-1-TON



Udržiavať



mazanie



1. Všetky pohyblivé časti navijaka boli vo výrobe namazané mazivom na báze lítia- odolným voči vysokým teplotám a nie je potrebné žiadne domazávanie.



2. Drôtené lano navijaka by sa malo pravidelne čistiť a namazať tukom, aby sa zabezpečilo mazanie a zamedzenie priehybu.



Výmena drôteného lana



Ak je vaše oceľové lano poškodené, pred použitím ho vymeňte podľa nasledujúceho postupu:



1. Otočením rukoväte spojky do polohy „vypnuté“ spojku vypnete.



2. Vytiahnite všetky drôtené laná. Pri výmene oceľových lán dávajte pozor na spôsob spojenia medzi oceľovým lanom a bubnom a smer navíjania oceľového lana.



3. Odstráňte staré oceľové lano, nahraďte ho novým a utiahnite skrutkami M6×8 (číslo dielu je P0350008).



4. Potom otočte rukoväť spojky do polohy „zatvorené“.



5. Preveďte nové oceľové lano okolo bubna správne, úhľadne a pevne cez pohon navijaka; pri navíjaní drôteného lana je najlepšie zaťažiť navijak záťažou 10% násobku menovitého napätia navijaka.



Poznámka: Drôtené lano by malo byť navinuté zo spodnej časti bubna a lano by nemalo byť skrútené do uzlov.



Riešenie problémov

symptóm

možná príčina

navrhované riešenie

Motor sa neotáča

Jedno{0}}drôtový ovládací spínač nie je úplne pripojený

Zapojte vypínač

Napájací kábel je voľne pripojený

Utiahnite uvoľnené matice

Porucha solenoidu



Jemným poklepaním na solenoid uvoľnite kontakt solenoidu a pripojte ho priamo ku koncu solenoidu pomocou jednosmerného napätia 12 voltov a je normálne počuť zvuk „cvaknutia“.

Zlyhanie jedného-riadkového spínača

Vymeňte spínač ovládania drôtu

Napätie je príliš nízke

Nabite batériu

Porucha motora

Skontrolujte napätie na kabeláži motora, ak je napätie normálne, musíte motor vymeniť

Voda do motora



Po vypustení vody vo vnútri vysušte motor alebo nechajte motor navijaka chvíľu rotovať bez ťahania ťažkých predmetov, kým vnútro úplne nevyschne.

Motor sa otáča, ale bubon nie

Rukoväť spojky (spojka) nie je zapnutá

Potiahnite rukoväť spojky do polohy "v", ak problém stále pretrváva, prosím, skontrolujte a opravte odborníkom

Motor sa točí pomaly alebo nemá výkon



nedostatočný prúd alebo napätie

Batéria má nízku energiu, nabite ju.

Spojenie napájacieho kábla je uvoľnené alebo konektor je zhrdzavený. Vyčistite, utiahnite alebo vymeňte

prehrievanie motora

jeden pracuje príliš dlho

Použite po vychladnutí motora navijaka

Motor sa otáča len jedným smerom



Kontakt relé je zlomený alebo zaseknutý

Jedným klepnutím na relé uvoľníte zaseknuté kontakty, opravíte alebo vymeníte relé



Zlyhanie jedného-riadkového spínača

Vymeňte spínač ovládania drôtu

porucha brzdy navijaka

Smer lana z navijaka je nesprávny.

Skontrolujte smer práce navijaka. Pri pohľade od konca motora je to skrútené lano, keď sa valí v smere hodinových ručičiek.

Opotrebenie brzdového obloženia

Stačí prestaviť brzdový uhol alebo vymeniť nové brzdové doštičky.



Výkonnostné parametre

(Vozidlá EWP3500 P s hmotnosťou 3 500 lb na voľný čas a podnikanie v teréne-cestné vozidlá, námorný elektrický navijak)

Kalibrované napätie

15,6 kN (3 500 libier)

Motor: jednosmerný motor s permanentným magnetom

Vstupný výkon: 2,4 kW (12V)/2,9 kW (24V)

Výstupný výkon: 1,0kW(12V)/1,2kW(24V)

Pomer redukcie

170:1

Veľkosť drôteného lana (priemer x dĺžka)

φ5,4 mm × 12,8 m

Veľkosť bubna (priemer x dĺžka)

φ37 mm x 80 mm

Inštalačné rozmery a špecifikácie inštalačných skrutiek

79,5 mm; 2-M8

model

EWP3500D

EWP3500A

EWP3500U

Rozmery (dĺžka × šírka × výška)

335 mm x 116 mm x 112 mm

335 mm x 116 m x 112 m

348 mm × 116 mm × 165 mm

Čistá hmotnosť (kg)

9.6

10

10





(EWP3500U P séria 3 500 libier bežné voľnočasové a obchodné terénne-vozidlá, námorné elektrické navijaky)

sériové číslo

Číslo dielu

množstvo

meno

Poznámka

1

PO350100-U

1

Montáž motora



2

P0350001

4

pružinová podložka Φ8



3

P0350002

4

Skrutka so šesťhrannou hlavou M8x15



4

P0350003

1

Hnacie puzdro



5

P0350004

2

polohovacia tyč



6

P0350005

1

Šesťhranný hriadeľ



7

P0350006

1

ľavé klzné ložisko



8

P0350007

6

pružinová podložka Φ6



9

PO350008

1

skrutka M6x8



10

P0350009

2

Skrutka M6x 70



11

P0350010

1

valček



12

P0350011

1

ľavé klzné ložisko



13

P0350012

1

Objímka na nastavenie proti treniu-



14

P0350013

1

Pohyblivý výstroj



15

P0350200

1

Zostava planétového prevodu



16

P0350014

1

pevné ozubené koleso



17

P0350015

1

Objímka na nastavenie proti treniu-



18

P0350016

1

Mušľový držiak



19

P0350017

1

Ložiskové puzdro



20

P0350018

1

ložisko



21

P0350019

1

hriadeľ spojky



22

P0350020

1

Zuby spojky vačky



23

P0350021

1

jar



24

P0350022

1

Kryt sedadla spojky



25

P0350023

1

ložisko



26

P0350024

1

Drôtený poistný krúžok



27

P0350025

1

rukoväť



28

P0350026

1

pružinová podložka Φ5



29

P0350027

1

Skrutka M5×12



30

P0350028

4

Skrutkovací klinec M6×25



31

P0350029

4

Šesťhranná matica M8



32

P0350030

4

pružinová podložka Φ8



33

P0350031

4

Ploché podložky Φ8



34

P0350300

1

vedenie lana



35

P0350032

1

montážna doska



36

P0350033

2

Skrutka M8×20



37

P0350034

2

skrutka M8 x 35



38

P0350037

1

Montážna doska elektrickej riadiacej skrinky



39

P0350038

2

Skrutka M5×6



40

P0350400-U

1

Spínač diaľkového ovládania (RC4)



41

PO350600-U

1

Elektrická ovládacia skrinka v tvare U



42

P0350500

1

Komponenty drôteného lana



43

P0350035

1

popruh na ruku



44

P0350036

2

ochranný kryt



45

P0350037

1

vodotesný krúžok



46

P0350038

1

O-krúžok



47

P0350039

1

O-krúžok







(EWP3500D P séria 3 500 libier s priamym ovládaním, voľnočasové a obchodné terénne-vozidlá, námorné elektrické navijaky)

sériové číslo

Číslo dielu

množstvo

meno

Poznámka

1

PO350100-D

1

Montáž motora



2

P0350001

4

pružinová podložka Φ8



3

P0350002

4

Skrutka so šesťhrannou hlavou M8x15



4

P0350003

1

Hnacie puzdro



5

P0350004

2

polohovacia tyč



6

P0350005

1

Šesťhranný hriadeľ



7

P0350006

1

ľavé klzné ložisko



8

P0350007

6

pružinová podložka Φ6



9

PO350008

1

skrutka M6x8



10

P0350009

2

Skrutka M6x 70



11

P0350010

1

valček



12

P0350011

1

ľavé klzné ložisko



13

P0350012

1

Objímka na nastavenie proti treniu-



14

P0350013

1

Pohyblivý výstroj



15

P0350200

1

Zostava planétového prevodu



16

P0350014

1

pevné ozubené koleso



17

P0350015

1

Objímka na nastavenie proti treniu-



18

P0350016

1

Mušľový držiak



19

P0350017

1

Ložiskové puzdro



20

P0350018

1

ložisko



21

P0350019

1

hriadeľ spojky



22

P0350020

1

Zuby spojky vačky



23

P0350021

1

jar



24

P0350022

1

Kryt sedadla spojky



25

P0350023

1

ložisko



26

P0350024

1

Drôtený poistný krúžok



27

P0350025

1

rukoväť



28

P0350026

1

pružinová podložka Φ5



29

P0350027

1

Skrutka M5×12



30

P0350028

4

Skrutkovací klinec M6×25



31

P0350029

4

Šesťhranná matica M8



32

P0350030

4

pružinová podložka Φ8



33

P0350031

4

Ploché podložky Φ8



34

P0350300

1

vedenie lana



35

P0350032

1

montážna doska



36

P0350033

2

Skrutka M8×20



37

P0350034

2

skrutka M8 x 35



38

P0350400-D

1

spínač diaľkového ovládania



39

P0350500

1

Komponenty drôteného lana



40

P0350035

1

popruh na ruku



41

P0350036

2

ochranný kryt



42

P0350037

1

vodotesný krúžok



43

P0350038

1

O-krúžok



44

P0350039

1

O-krúžok







(EWP3500A P-séria 3 500-rozdelené rekreačné a obchodné terénne vozidlo, námorný elektrický navijak)

sériové číslo

Číslo dielu

množstvo

meno

Poznámka

1

PO350100-A

1

Montáž motora



2

P0350001

4

pružinová podložka Φ8



3

P0350002

4

Skrutka so šesťhrannou hlavou M8x15



4

P0350003

1

Hnacie puzdro



5

P0350004

2

polohovacia tyč



6

P0350005

1

Šesťhranný hriadeľ



7

P0350006

1

ľavé klzné ložisko



8

P0350007

6

pružinová podložka Φ6



9

PO350008

1

skrutka M6x8



10

P0350009

2

Skrutka M6x 70



11

P0350010

1

valček



12

P0350011

1

ľavé klzné ložisko



13

P0350012

1

Objímka na nastavenie proti treniu-



14

P0350013

1

Pohyblivý výstroj



15

P0350200

1

Zostava planétového prevodu



16

P0350014

1

pevné ozubené koleso



17

P0350015

1

Objímka na nastavenie proti treniu-



18

P0350016

1

Mušľový držiak



19

P0350017

1

Ložiskové puzdro



20

P0350018

1

ložisko



21

P0350019

1

hriadeľ spojky



22

P0350020

1

Zuby spojky vačky



23

P0350021

1

jar



24

P0350022

1

Kryt sedadla spojky



25

P0350023

1

ložisko



26

P0350024

1

Drôtený poistný krúžok



27

P0350025

1

rukoväť



28

P0350026

1

pružinová podložka Φ5



29

P0350027

1

Skrutka M5×12



30

P0350028

4

Skrutkovací klinec M6×25



31

P0350029

4

Šesťhranná matica M8



32

P0350030

4

pružinová podložka Φ8



33

P0350031

4

Ploché podložky Φ8



34

P0350300

1

vedenie lana



35

P0350032

1

montážna doska



36

P0350033

2

Skrutka M8×20



37

P0350034

2

skrutka M8 x 35



38

P0350400-A

1

ATV spínač



39

PO350600-A

1

Elektrická ovládacia skrinka typu A



40

P0350700

1

Montážna doska elektrickej riadiacej skrinky



41

P0350800

1

Inštalačná súprava elektrickej riadiacej skrinky



42

P0350500

1

Komponenty drôteného lana



43

P0350035

1

popruh na ruku



44

P0350036

2

ochranný kryt



45

P0350037

1

vodotesný krúžok



46

P0350038

1

O-krúžok



47

P0350039

1

O-krúžok
