QN Zdvíhacie popruhy mostového žeriavu

1. Predstavenie produktu:

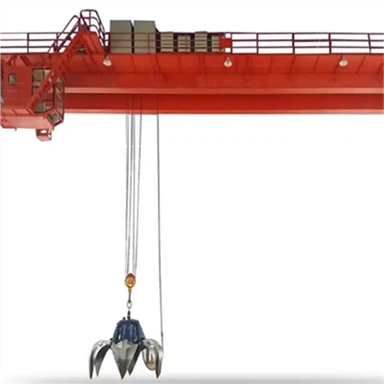

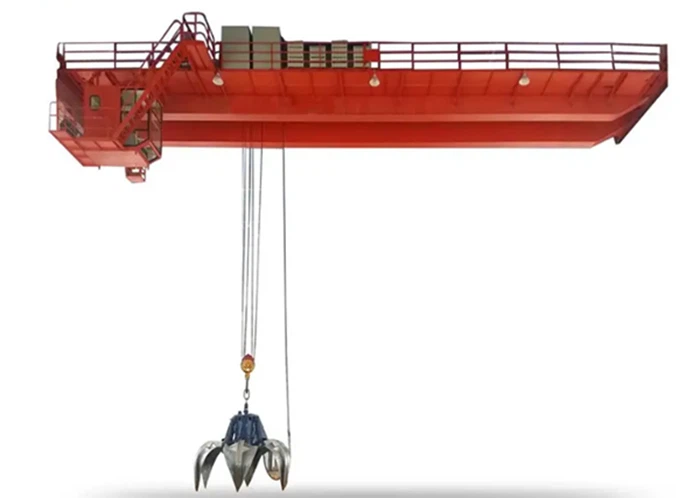

Zdvíhacie popruhy mostového žeriavu QN sú druhom žeriavu, ktorý má dva účely na uchopenie a hák. Zdvíhacie pásy mostového žeriavu QN sú kombináciou mostového stroja typu QD a drapákového žeriavu typu QZ.



Zdvíhacie popruhy mostového žeriava QN sa vyznačujú tým, že na jednom vozíku sú nainštalované dve sady nezávislých zdvíhacích mechanizmov, jedna je na háky a druhá na drapáky, pričom dve sady zdvíhacích mechanizmov nie je možné použiť súčasne.



Zdvíhacie popruhy mostového žeriavu sú široko používané pri preprave, montáži, nakladaní a vykladaní nekompaktného tovaru v bani, prístave, továrni, dielni, skladoch a skladoch atď. Otvorený smer drapáka je rozdelený na paralelný a vertikálny s hlavným nosníkom a drapákom byť dvojité alebo štyri drôtené laná, mechanický alebo elektrický hydraulický typ podľa rôznych pracovných povinností a materiálov.



Hák na vozík je ideálny pre spoločnosti, ktoré potrebujú jednoducho zdvíhať veľké a neskladné predmety. Hák môže ľahko zdvíhať, presúvať a prepravovať ťažké náklady, čím sa znižuje ručná manipulácia a urýchľuje sa proces prepravy.



Podobne aj nástavec drapákovej lyžice robí nakladanie a vykladanie sypkých materiálov - ako je kamenivo, piesok a štrk - hračkou. Lopata pojme veľké objemy materiálov a bez námahy ich presunie v rámci vymedzeného pracovného priestoru. Spoločnosti môžu tiež použiť drapák na triedenie odpadu a sutiny, čím sa zlepší čistota a bezpečnosť pracoviska.



Zdvíhacie popruhy mostového žeriava QN sa pri práci spoliehajú na pozdĺžny pohyb v smere dielenskej dráhy, bočný pohyb vozíka a zdvíhací pohyb háku/drapáka. Zdvíhacie popruhy pre mostový žeriav QN sú vhodné na zdvíhanie obrobkov a tovaru v pevných rozpätiach, ako sú továrne, elektrárne, sklady, sklady, továrne a bane, podnikové dielne, sklady atď. Pracovná úroveň sa líši podľa pracovných podmienok: A 5-A8.



2. Parametre:



Zdvíhacia hmotnosť (t)		5/5			10/10		16/16
Rozpätie (m) prispôsobené		10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5
Max. Výška zdvihu (m)		20/22			22		22
Rýchlosť zdvíhania (m/min)		40.1/15.6			40/10.4		41.8/13
Cestovná rýchlosť kraba (m/min)		44.6			45.6		43.2
Rýchlosť jazdy vozíka (m/min)		93.7		86.4	76	89	75.3
Chytiť (prispôsobené)	Model	113	109	110	105	106	101	102
	Typ	Svetlo	Stredná		Ťažký		Super ťažký
	Objem (m3)	2.5	1.5		1		0.75
	Hustota (t/m3)	Menšie alebo rovné 1	＞1-1.7		＞1.7-2.5		＞2.5-3.3
	Mŕtva hmotnosť (kg)	2633	2549	2615	2506	2568	2479	2546
	Hlavná veľkosť (mm) Ba	1634	1444		1238		1160
	Hlavná veľkosť (mm) Bb	2425	2175		2025		1875
	Hlavná Veľkosť (mm) Bc	3120	2740	2900	2530	2690	2340	2500
	Hlavná veľkosť (mm) Hp	3315	2935	3015	2835	2915	2735	2815
	Hlavná veľkosť (mm) Hb	-3615	-3385	-3605	-3255	-3475	-3125	-3345
Robotnícka trieda		A5-A8
Elektrický prúd		Trojfázový AC 380V 50Hz

3. Komponent:





Zdvíhacie popruhy pre mostový žeriav QN majú dva zdvíhacie systémy, ktoré sa skladajú hlavne z kovovej konštrukcie, zdvíhacieho vozíka, ovládacieho mechanizmu vozíka a elektrického riadiaceho systému. Vyťahovacím zariadením je drapák a hák na zdvíhacom vozíku.



Kovová konštrukcia mostového žeriavu sa vzťahuje na most a vozík; elektrická časť zahŕňa elektrické zariadenia a elektrické vedenia. Po primeranej konfigurácii každého zariadenia môže byť mostový žeriav použitý nielen na nakladanie a vykladanie v otvorených skladoch, materiálových dvoroch, železničných nákladných staniciach, prístavných termináloch atď., ale môže používať aj háky a vedrá na rôzne operácie.



Drapák je druh nakladacieho zariadenia na nakladanie a vykladanie sypkých materiálov žeriavom, ktorý sa používa hlavne na nakladanie a vykladanie veľkého množstva sypkých predmetov. Jeho uchopenie a vyloženie ovláda vodič v kabíne vodiča bez pomoci pomocného personálu.



Hák je najbežnejším typom rozpery v zdvíhacích strojoch. Hák je často zavesený na drôtenom lane zdvíhacieho mechanizmu pomocou kladkostrojov a iných komponentov.



4. Hlavné vlastnosti:



1). Rozumná štruktúra, silná nosnosť



2). Nízka hlučnosť, mäkký štart a zastavenie



3). Bezpečná a spoľahlivá prevádzka



4). Priestranná kabína a otvorený výhľad



5). Nízke náklady na údržbu, dlhá životnosť



6). Typ silného boxu, zváranie strojom ručne.



7). Kolesá sú vákuovo odlievané, stredne frekvenčné kalenie



8). Kolesá, lanový bubon, ozubené kolesá, spojky sú spracované CNC obrábacím centrom, TOP kontrola kvality.



9). Vysokovýkonný klzný motor alebo štvorhranný motor s VVVF, IP54, trieda izolácie F alebo H, mäkký rozbeh a hladký chod.



10). Hlavné elektrické časti Siemens sa používajú na trvanlivú a bezpečnú prevádzku

5. Časti podliehajúce opotrebeniu:



Medzi opotrebiteľné časti zdvíhacích popruhov pre mostový žeriav QN patria koncový spínač, nárazník, uhlíková kefa a vedenie lana.



6. Ako pracovať?



Zdvíhacie popruhy pre mostový žeriav QN majú dva typy prevádzky na zemi a vo vzduchu.(Kliknutím sem sa dozviete viac)



7. Často kladené otázky



(1) Máte inštalačnú službu v zámorí?

Áno; máme;



(2) Mohli by sme si kúpiť náhradné diely v miestnych zariadeniach, keď budú bez práce?

Nebojte sa, je veľmi ľahké kúpiť celý svet. Ak sa však vyskytnú nejaké ťažkosti, môžeme vám poslať expresné zásielky, ako sú DHL, UPS, FEDEX, Aramex atď.



......(Kliknutím sem sa dozviete viac)
