Znalosti o zdvíhacom žeriave, ktoré musíte vedieť

Ako všetci vieme, zdvíhací stroj je nevyhnutným zariadením v rôznych priemyselných odvetviach. Zdvíhacie zariadenie zahŕňa mostové žeriavy, portálové žeriavy, výložníkové žeriavy, elektrické kladkostroje atď.Henan Dejun Industrial. Vzhľadom na to, že toľko klientov nepozná konkrétne podrobnosti o zdvíhacom stroji, budeme tu zdieľať odborné informácie.

Hlavnými parametrami žeriavu sú parametre, ktoré označujú hlavné technické ukazovatele výkonnosti žeriavu. Sú základom pre konštrukciu žeriavu a dôležitým základom pre bezpečnostné technické požiadavky žeriavu:

Menovitá nosnosť Gn

Menovitá nosnosť Gn žeriavu je celková hmotnosť zdvíhaného bremena vrátane všetkých deliteľných zdvíhacích zariadení alebo príslušenstva. Pre hákový žeriav je jeho menovitá nosnosť bezpečnou zdvíhacou hmotnosťou bremena. V prípade žeriavov s deliteľnými zdvíhacími zariadeniami (ako sú drapáky, elektromagnetické spojky a vyvažovacie nosníky) je však celková hmotnosť zdvíhacieho zariadenia a nákladu menovitá nosnosť a prípustná zdvíhacia hmotnosť je efektívna zdvíhacia hmotnosť. Menovitá nosnosť uvedená na štítku žeriavu je zvyčajne menovitá nosnosť žeriavu. Štítok s menovitou nosnosťou by mal byť výrazne zobrazený na viditeľnom mieste na konštrukcii žeriavu (čo je jedna z úloh údržby žeriavu), aby operátorovi pripomenul, že sa má vyhnúť preťaženiu.

Rozpätie s a uhol sklonu r

Rozpätie S mostového žeriavu je horizontálna vzdialenosť medzi osami jazdných dráh žeriavu. Vzdialenosť osi trate malého auta mostového žeriavu alebo vzdialenosť osi trate žeriavu s výložníkom namontovaným na zemi sa tiež označuje ako rozstup trate. Udržiavanie rovnobežnosti hlavnej dráhy žeriavu a dráhy vozíka je jednou z úloh údržby žeriavu.

Rozsah zdvihu D a výška zdvihu H

Výška zdvihu H sa vzťahuje na vertikálnu vzdialenosť od vrcholu jazdnej dráhy žeriavu alebo zeme po maximálnu polohu zdvihu zdvíhacieho zariadenia. Niektoré žeriavy umožňujú spustiť zdvíhacie zariadenie na zem alebo nad hornú časť jazdnej dráhy a znížená vzdialenosť sa nazýva hĺbka zostupu. V tomto prípade je rozsah zdvihu žeriavu súčtom výšky zdvihu a hĺbky zostupu, teda vertikálnej vzdialenosti medzi najvyššou a najnižšou pracovnou polohou zdvíhacieho zariadenia. Pri skutočnej prevádzke žeriavu nesmie výška zdvihu prekročiť prípustnú hodnotu. Prekročenie limitu spôsobí, že koniec drôteného lana navinutého na bubne zdvíhacieho mechanizmu prekročí svoju nosnosť, čo vedie k nehode pri páde.

Pracovná rýchlosť: V

Pracovná rýchlosť V pracovného mechanizmu žeriavu pri prevádzke pri jeho menovitom zaťažení. Zahŕňa rýchlosť zdvíhania Vq, rýchlosť pojazdu Vk mechanizmu jazdy žeriavu, rýchlosť jazdy Vt spodného mechanizmu žeriavu, rýchlosť zdvíhania Vl zdvíhacieho mechanizmu žeriavu a rýchlosť otáčania ω. Pracovná rýchlosť mobilného žeriavu pri jeho cestnej jazde je opísaná rýchlosťou chôdze V0. Keď môže jeden z pracovných mechanizmov žeriavu pracovať s viacerými prevodovými stupňami, vo všeobecnosti platí, že čím väčšie je zaťaženie, tým nižšia je pracovná rýchlosť. Pri ramenových žeriavoch by mala byť rýchlosť otáčania riadená, aby sa zabránilo prevráteniu žeriavu odstredivou silou generovanou zdvihnutým bremenom.

Mostové žeriavy pre továreň

Dejun výložník žeriav

Portálový žeriav

1. Rozsah regulácie rýchlosti je široký, čo môže spĺňať presné požiadavky na umiestnenie prevádzky.

2. Vysoko integrované komponenty a vysoko spoľahlivé nízkonapäťové elektrické komponenty efektívne riešia problém zložitého zapojenia v pôvodnom elektrickom systéme, čím nielen znižujú poruchovosť systému, ale aj uľahčujú údržbu.

3. Systém monitorovania dotykovej obrazovky umožňuje personálu prevádzky a údržby spúšťať funkcie vlastnej diagnostiky a manipulácie s poruchami systému prostredníctvom rozhrania človek-stroj, čím sa výrazne skracuje čas a náklady na údržbu.

4. V porovnaní s riešením pohonu na jednosmerný prúd môže systém frekvenčnej konverzie eliminovať potrebu zložitých a drahých jednosmerných motorov a namiesto toho použiť pohodlné, energeticky úsporné a ekonomické motory na striedavý prúd.

5. V porovnaní s konvenčnými elektrickými riadiacimi schémami systém frekvenčnej konverzie eliminuje potrebu veľkých výkonových odporov na strane rotora motora, akceleračných stýkačov a reverzných stýkačov pre motor.

6. Môže spĺňať požiadavky na reguláciu rýchlosti zdvíhacieho mechanizmu vrátane nízkofrekvenčných charakteristík krútiaceho momentu a štvorkvadrantovej prevádzky; môže bežať pri nízkej rýchlosti po dlhú dobu; a môže účinne zabrániť fenoménu zemného zdvíhania s ťažkými bremenami.

Pracovná rýchlosťmostový žeriavzahŕňa rýchlosť zdvíhania, rýchlosť jazdy vozíka a rýchlosť jazdy vozíka. Voľba pracovnej rýchlosti závisí od rôznych faktorov.

V prvom rade to súvisí so zdvíhacou hmotnosťou, žeriav so strednou a malou zdvíhacou hmotnosťou by mal zvoliť vysokú rýchlosť, aby sa zvýšila produktivita, a zdvíhací stroj s veľkou zdvíhacou hmotnosťou by mal zvoliť nízku rýchlosť, aby sa znížila hnacia sila a zlepšila plynulosť a bezpečnosť prevádzky. Pracovná rýchlosť tiež závisí od úrovne práce a požiadaviek na použitie, úroveň práce je vysoká a často používaná a žeriav, ktorý vyžaduje vysokú produktivitu, sa vyberá pri vysokej rýchlosti; Nízka pracovná úroveň, pracovný mechanizmus na nastavovanie je možné zvoliť pri nízkej rýchlosti; Len na inštaláciu zariadenia a údržbu žeriavu by sa malo použiť okrem nízkej rýchlosti, ale podľa potreby aj použitie dvojrýchlostnej (rýchla, pomalá), mikro rýchlosti alebo regulácie rýchlosti. Použitím frekvenčného ovládania možno nastaviť pracovnú rýchlosť 1:10 s ľubovoľným nastavením. Pracovná rýchlosť súvisí aj s veľkosťou servisného priestoru žeriavu a vysoká rýchlosť by mala byť zvolená pre dlhú dojazdovú vzdialenosť a veľkú výšku zdvihu.

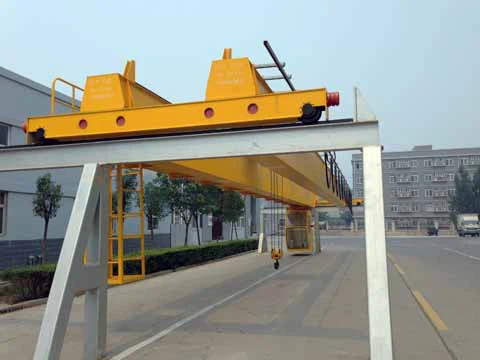

10 tonový mostový žeriav

Mostový žeriav s nosnosťou 320 ton

Pri krátkej dráhe žeriavu nie je vhodné používať vysokú rýchlosť, aby sa nezačalo brzdiť bez naštartovania. Ale s rozvojom moderného priemyslu. Žeriavy, ktoré vykonávajú veľa prekládkovej práce, čoraz viac využívajú vysoké rýchlosti. Veľký počet žeriavov na inštaláciu a údržbu využíva reguláciu rýchlosti. Pre niektoré špeciálne funkcie žeriavu, ako je žeriav používaný na operácie kalenia obrobku, by malo byť zariadenie na rýchle zostupovanie; Okrem primeraného zvýšenia rýchlosti zdvíhania žeriavu s veľkou výškou zdvihu môže tiež použiť nízku rýchlosť pre ťažké bremeno, vysokú rýchlosť pre bez zaťaženia alebo prijať opatrenia na dosiahnutie vyššej rýchlosti pádu na zlepšenie produktivity.

Stručne povedané, zdvíhací stroj Dejun je na trhu veľmi populárny. Poskytneme vám stroj za konkurencieschopnú cenu. Pokiaľ ide o podrobnosti o zdvíhacom stroji, akékoľvek otázky, kontaktujte nás kedykoľvek!
